آسانسور یکی از مهم‌ترین تجهیزات حمل‌ونقل عمودی است که نقش کلیدی در ساختمان‌های مسکونی، اداری، تجاری و صنعتی دارد. عملکرد ایمن و کارآمد آسانسور به مجموعه‌ای از قطعات مکانیکی و الکترونیکی وابسته است که به‌طور هماهنگ با یکدیگر کار می‌کنند. این تجهیزات باید به گونه‌ای طراحی و نصب شوند که علاوه بر جابجایی سریع و راحت افراد و بار، از ایمنی کامل برخوردار باشند.
قطعات مکانیکی آسانسور شامل مواردی مانند موتور، کابین، سیم‌بکسل، ریل‌ها و وزنه‌های تعادل است که وظیفه اصلی انتقال نیرو و جابجایی کابین را بر عهده دارند. از سوی دیگر، تجهیزات الکترونیکی نظیر تابلو فرمان، سنسورها و تراول کابل، برای کنترل حرکت، نظارت بر ایمنی و ایجاد ارتباط بین قطعات مختلف آسانسور به کار می‌روند.
استفاده از مواد با کیفیت و رعایت استانداردهای فنی در تولید و نصب قطعات آسانسور، تضمین‌کننده دوام و عملکرد بهینه آن است. همچنین، تعمیر و نگهداری منظم تجهیزات آسانسور برای جلوگیری از خرابی و افزایش عمر مفید آن بسیار ضروری است. آسانسورهای مدرن با استفاده از فناوری‌های پیشرفته، راحتی بیشتر و مصرف انرژی بهینه‌تری ارائه می‌دهند که سبب افزایش بهره‌وری در ساختمان‌ها می‌شود.
فهرست قطعات آسانسور و توضیحات آن‌ها

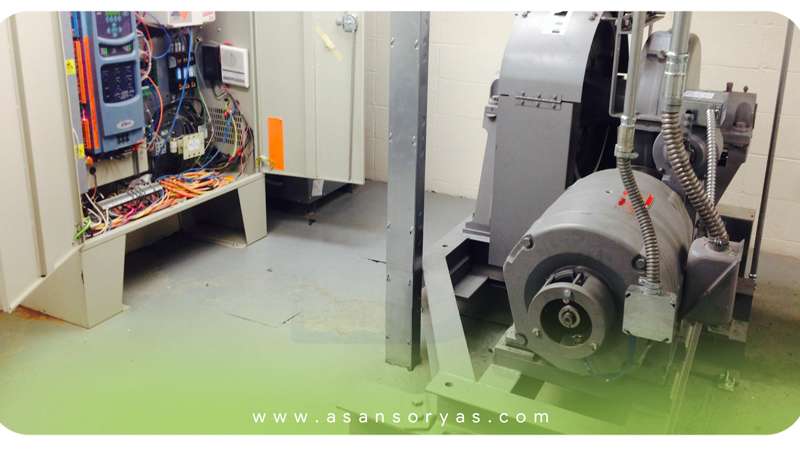

موتور آسانسور
موتور آسانسور، یک موتور الکتریکی سه فاز است که می‌تواند یک یا دو سرعته باشد. این موتورها معمولاً از قدرت 3.5 وات به بالا برخوردارند و نوع DC آن‌ها، که کمتر مورد استفاده قرار می‌گیرد، کارایی کمتری دارد. موتور آسانسور وظیفه جابه‌جایی وزن نفرات را بر عهده دارد. این عملکرد از طریق سیم بکسل صورت می‌گیرد که یک سر آن به کابین و سر دیگر به وزنه‌های چدنی متصل است.
ترمز آسانسور
ترمز آسانسور شامل هسته فلزی متحرک، سیم پیچ، لنت ترمز و یک مکانیزم کنترلی است. در حالت عادی، ترمز درگیر است و تنها زمانی که آسانسور در حال حرکت است، ترمز آزاد می‌شود. مشخصات ولتاژ ترمز بر روی پلاک آن درج شده و بسته به نوع آسانسور متغیر است.
سیستم بازکننده درب آسانسور
این سیستم در دو نوع درب‌های اتوماتیک و درب‌های معمولی عرضه می‌شود:
درب‌های معمولی: از یک مکانیزم کوچک با هسته متحرک و سیم پیچ برای باز و بسته شدن استفاده می‌کنند.
درب‌های اتوماتیک: مجهز به موتور الکتریکی هستند که وظیفه باز و بسته کردن درب را بر عهده دارد.
سیستم رویزیون آسانسور
این سیستم برای تعمیر و سرویس آسانسور طراحی شده است. با فعال‌سازی آن، شستی‌های داخلی و خارجی غیرفعال شده و کنترل حرکت آسانسور تنها از طریق دو شستی روی کابین انجام می‌شود. این حرکت با سرعت پایین صورت می‌گیرد تا ایمنی تعمیرکار تضمین شود.
دیکتاتور آسانسور
این قطعه وظیفه روان بستن درب و جلوگیری از ضربه زدن به آن را دارد. دیکتاتور در صورت خرابی، قابل تعمیر نیست و باید تعویض شود.
الکتروسیگنال آسانسور
سنسوری است که با شناسایی موقعیت آسانسور، سیگنال‌ها را از طریق کابل‌های مخصوص به جعبه فرمان ارسال می‌کند و باعث توقف آسانسور در طبقه مورد نظر می‌شود.
قفل لولایی درب
این قفل مانع از حرکت آسانسور در زمان باز بودن درب کابین می‌شود.
گاورنر آسانسور
وسیله‌ای برای کنترل حرکت کابین است. اگر سرعت کابین بیش از حد مجاز شود، گاورنر باعث فعال شدن ترمز ایمنی می‌شود.
مگنت درب آسانسور
مگنت درب شامل جک، اهرم و سیم پیچ مغناطیسی است و روی کابین نصب می‌شود. این قطعه هنگام رسیدن به طبقات فعال شده و باعث باز شدن درب می‌گردد.
کفشک آسانسور
کفشک‌ها در دو نوع لغزشی و غلطکی عرضه می‌شوند. این قطعات روی کابین و کادر وزنه نصب شده و وظیفه هدایت کابین و وزنه تعادل در امتداد ریل‌ها را بر عهده دارند.
براکت ریل آسانسور
براکت‌ها پایه‌هایی هستند که ریل‌ها را به دیواره چاهک آسانسور متصل می‌کنند. نوع براکت بر اساس سایز کابین، ظرفیت و سرعت حرکت تعیین می‌شود. فاصله نصب براکت‌ها باید استاندارد باشد تا از مشکلات احتمالی هنگام ترمز اضطراری جلوگیری شود.
انکودر آسانسور
این حسگر به موتور یا محور چرخ متصل شده و میزان چرخش را اندازه‌گیری می‌کند. انکودر اطلاعاتی نظیر سرعت، زاویه چرخش و شتاب را در اختیار سیستم کنترل آسانسور قرار می‌دهد.
لقمه ریل آسانسور
لقمه‌های ریل از جنس فلز بوده و ریل‌ها را به براکت متصل می‌کنند. این قطعات در مراحل نصب آسانسور برای مچ کردن ریل‌ها با سازه چاهک استفاده می‌شوند.
پشت‌بند ریل آسانسور
پشت‌بندها صفحات فلزی هستند که در محل اتصال دو ریل به یکدیگر قرار می‌گیرند و با پیچ و مهره محکم می‌شوند.

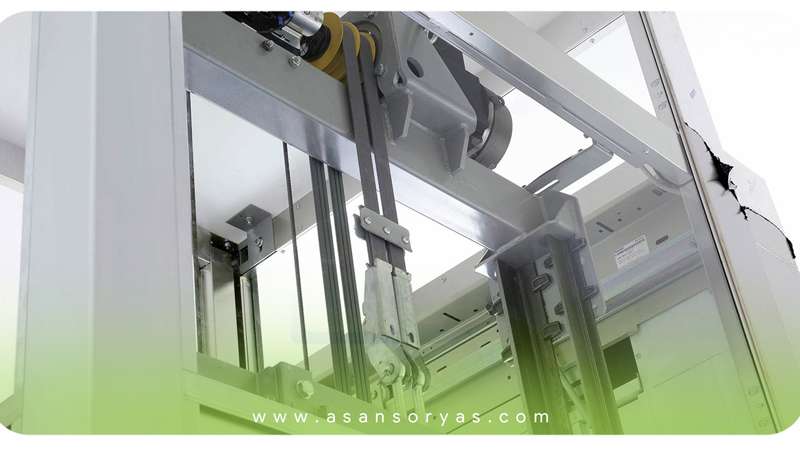

ریل آسانسور
ریل آسانسور وظیفه هدایت کابین در مسیر عمودی را بر عهده دارد. این ریل‌ها از لرزش کابین جلوگیری کرده و در مواقع ضروری باعث توقف آن می‌شوند.
قلاب سر بکسل آسانسور
سیم بکسل‌ها از یک سو به چهارچوب کابین و از سوی دیگر به چهارچوب وزنه تعادل متصل هستند. این قلاب‌ها نقش مهمی در اتصال و ایمنی سیستم دارند.
مدار قدرت آسانسور هیدرولیک
در آسانسورهای هیدرولیک، از مدار ستاره-مثلث برای کاهش جریان استارت استفاده می‌شود. این مدار در ابتدا موتور را در حالت ستاره و سپس به شکل مثلث راه‌اندازی می‌کند.
لیست قطعات مکانیکال آسانسور
آسانسورها برای عملکرد صحیح نیازمند مجموعه‌ای از قطعات مکانیکی هستند. در این بخش، به معرفی این قطعات و نقش آن‌ها در آسانسورهای کششی می‌پردازیم:

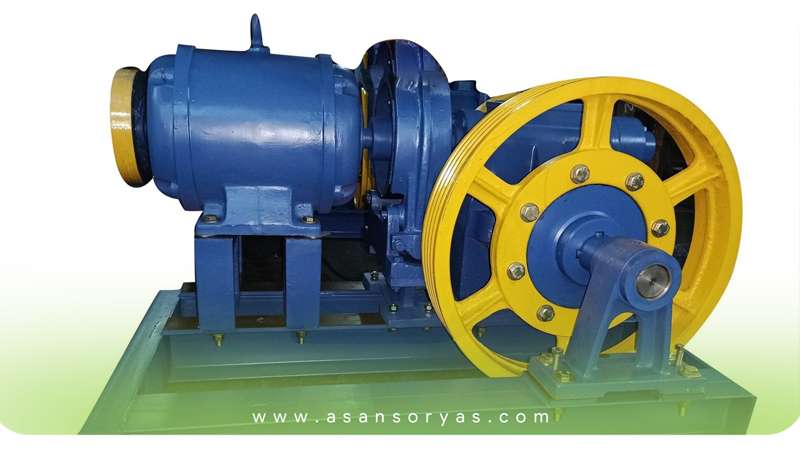

موتور آسانسور:
انواع داخلی و وارداتی؛ شامل موتورهای گیربکسی، گیرلس، و مغناطیسی که وظیفه جابجایی وزن مسافران و بار را دارند.
گاورنر آسانسور:
کنترل‌کننده حرکت کابین و فعال‌کننده ترمز ایمنی در مواقع اضطراری.
فلکه هرزگرد:
قرقره‌ای برای انتقال حرکت از موتور به سیم بکسل.
قلاب سربکسل:
برای نگهداری سیم بکسل‌ها و اتصال آن‌ها به کابین و وزنه.
سیم بکسل آسانسور:
معمولاً با نمره‌های ۶ و ۱۰ استفاده می‌شود.
وزنه بتنی گالوانیزه:
برای ایجاد تعادل در کابین؛ بر اساس وزن مورد نیاز.
کرپی:
اتصال‌دهنده سیم بکسل؛ معمولاً نمره‌های ۶ و ۱۰.
لاستیک زیر موتور و پیچ موتور:
برای کاهش ارتعاشات؛ به تعداد چهار عدد نیاز است.
گارد گاورنر:
برای حفاظت از گاورنر.

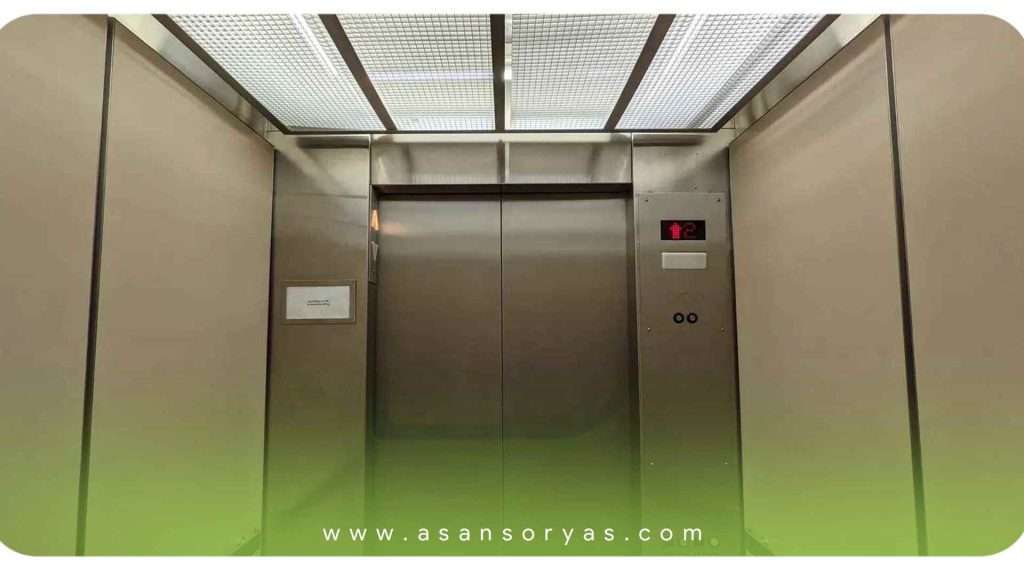

کابین آسانسور:
انواع ام‌دی‌اف استیل، فرمیکا، و تمام استیل بسته به طراحی و نیاز.
لیست قطعات الکترونیکال آسانسور
قطعات الکترونیکی در آسانسور نقش کلیدی در کنترل و مدیریت حرکات و عملکرد آسانسور دارند. در ادامه، لیستی از این قطعات و وظایف آن‌ها آورده شده است:
تراول کابل آسانسور:
ارتباط‌دهنده بین تابلو فرمان و کابین.
بافر پلی‌اورتان آسانسور:
ضربه‌گیر در مواقع برخورد اضطراری.
شالتر دورانداز پروانه‌ای:
جلوگیری از عبور کابین از حد بالا و پایین.
درب کابین آسانسور:
در دو نوع نیمه‌اتوماتیک و تمام‌اتوماتیک.
شاسی آسانسور:
پنل کنترل برای احضار طبقات و کابین.
تابلو سه‌فاز:
توزیع برق سه‌فاز به تجهیزات آسانسور.
میکروسوییچ اورلود:
حسگر تشخیص بار اضافی؛ در انواع معمولی و دیجیتال.
علائم استاندارد:
نشانه‌ها و علائم مورد نیاز در آسانسور.
بست تراول کابل:
برای نگهداشت تراول کابل.
سنسور:
در انواع آهنربایی، پلاستیکی، و فلزی برای کنترل دقیق.
سیم آسانسور:
شامل سیم‌های نمره ۴، ۷۵، و سیم‌های ۶ زوج.
روغندان:
قطعه‌ای کوچک برای روان‌کاری.
چراغ تونلی:
به صورت ساده و LED برای روشنایی.
کلید قارچی:
به تعداد سه عدد برای کنترل دستی آسانسور.
پریز روکار و بست کمربندی:
برای نصب تجهیزات الکترونیکی.
لوله خرطومی:
برای محافظت از سیم‌ها.
نوار چسب:
برای بسته‌بندی و حفاظت.
داکت:
در دو نوع داکت ۳ و داکت ۹.
دیکتاتور، فنر درب، و قفل درب:
برای درب‌های لولایی.
تابلو فرمان آسانسور:
در مدل‌های ۳VF و AC2 برای کنترل حرکت.
سخن آخر
تجهیزات آسانسور، قلب تپنده سیستم حمل‌ونقل عمودی در ساختمان‌ها هستند که کیفیت، ایمنی و عملکرد بهینه آن‌ها تأثیر مستقیمی بر رفاه و ایمنی کاربران دارد. انتخاب قطعات باکیفیت، نصب استاندارد و نگهداری صحیح از آسانسور، از مهم‌ترین عوامل برای تضمین عمر طولانی و عملکرد مطلوب این سیستم است.
شرکت آسانسور یاس با سال‌ها تجربه در زمینه فروش، نصب و خدمات پس از فروش انواع آسانسور و قطعات آن، همواره تلاش کرده تا بهترین خدمات را با بهره‌گیری از فناوری‌های روز و تیمی متخصص به مشتریان خود ارائه دهد. برای بهره‌مندی از مشاوره تخصصی و خدمات این شرکت، می‌توانید با کارشناسان آن در ارتباط باشید.
سوالات متداول درباره تجهیزات آسانسور
1. آیا برای نصب آسانسور نیاز به مجوز خاصی است؟
بله، نصب آسانسور نیازمند دریافت مجوزهای فنی و رعایت استانداردهای ایمنی از مراجع ذی‌صلاح است. همچنین، پس از نصب باید گواهی استاندارد بهره‌برداری دریافت شود.
2. عمر مفید قطعات آسانسور چقدر است؟
عمر مفید قطعات به کیفیت آن‌ها و میزان استفاده از آسانسور بستگی دارد. با نگهداری منظم، قطعات اصلی می‌توانند بین 10 تا 20 سال یا بیشتر دوام داشته باشند.
3. چه عواملی باعث خرابی آسانسور می‌شوند؟
عواملی مانند استفاده نادرست، نگهداری ضعیف، قطعات بی‌کیفیت و یا نصب غیراصولی می‌توانند منجر به خرابی آسانسور شوند.
4. چگونه می‌توان از ایمنی آسانسور مطمئن شد؟
انجام سرویس و نگهداری آسانسور دوره‌ای توسط افراد متخصص، استفاده از قطعات استاندارد، و رعایت ظرفیت مجاز آسانسور از مهم‌ترین اقدامات برای تضمین ایمنی هستند.
